Cấu tạo máy hút chân không công nghiệp gồm những bộ phận nào mà có thể hút sạch không khí và bảo quản thực phẩm lâu đến vậy? Không ít người tò mò về cơ chế hoạt động “kỳ diệu” phía sau thiết bị quen thuộc này. Thực tế, mỗi chi tiết bên trong đều đóng vai trò quan trọng trong việc tạo ra môi trường chân không tối ưu.
1. Máy hút chân không công nghiệp là gì?
Trước khi bóc tách cấu tạo, bạn cần nắm chắc bản chất thiết bị này. Theo kinh nghiệm triển khai hơn 1.200 đơn hàng máy đóng gói cho khách hàng công nghiệp, chúng tôi nhận thấy có tới 60% người mua nhầm lẫn giữa máy gia đình công suất nhỏ và máy hút chân không công nghiệp đúng nghĩa.
1.1. Khái niệm và tên gọi tiếng Anh
Máy hút chân không công nghiệp (tên tiếng Anh: Industrial Vacuum Pump hoặc Industrial Vacuum Packaging Machine) là thiết bị tạo ra môi trường có áp suất thấp hơn áp suất khí quyển bên trong một không gian kín. Sau đó hàn nhiệt miệng túi để cô lập sản phẩm khỏi không khí bên ngoài.
Thuật ngữ kỹ thuật cốt lõi bạn cần ghi nhớ: vacuum pressure (áp suất chân không), vacuum chamber (buồng chân không), sealing bar (thanh hàn miệng túi), pump capacity (công suất bơm) và sealing time (thời gian hàn). Đây là 5 thông số xuất hiện trên mọi catalogue chính hãng, là ngôn ngữ chung khi bạn làm việc với kỹ sư hoặc nhà cung cấp.
1.2. Vai trò cốt lõi trong sản xuất
Khác với máy hút chân không gia đình chỉ phục vụ nhu cầu đơn lẻ, máy công nghiệp đóng vai trò mắt xích quan trọng trong dây chuyền sản xuất:
- Tạo áp suất âm ổn định phục vụ dây chuyền đóng gói liên tục, sấy thăng hoa, đúc khuôn chân không hoặc cô đặc sản phẩm. Áp suất chân không tiêu chuẩn dao động từ -0,8 đến -0,99 bar tùy mục đích sử dụng.
- Hỗ trợ các quy trình công nghệ chuyên sâu như sấy thăng hoa thực phẩm chức năng, cô đặc sữa, tách khí trong dây chuyền dược phẩm và bảo quản nông sản dài ngày.
- Tăng độ tinh khiết và giảm hư hại do oxy hóa, ẩm mốc hoặc vi khuẩn yếm khí. Môi trường chân không kéo dài thời gian bảo quản thực phẩm tươi gấp 3-5 lần so với đóng gói thông thường.

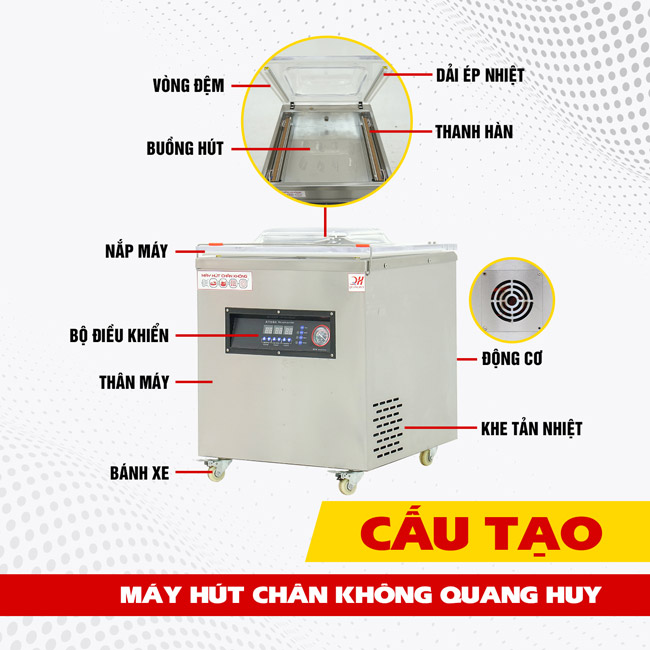

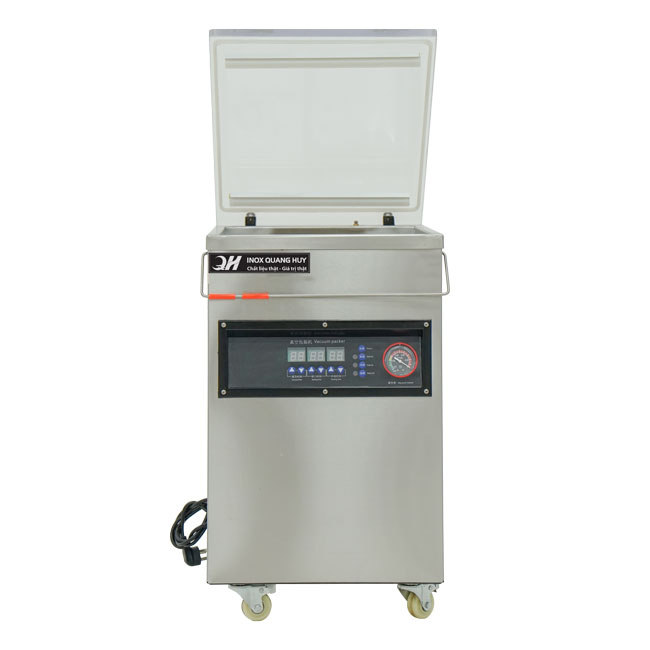

2. Cấu tạo máy hút chân không công nghiệp chi tiết nhất
Một chiếc máy hút chân không công nghiệp tiêu chuẩn được cấu thành từ 3 cụm chức năng lớn, mỗi cụm gồm nhiều linh kiện phối hợp đồng bộ. Sai sót ở bất kỳ linh kiện nào cũng ảnh hưởng trực tiếp đến độ kín, tốc độ hút và tuổi thọ tổng thể của máy.
2.1. Hai bộ phận chính quyết định hiệu suất
Khi mổ xẻ một chiếc máy hút chân không công nghiệp, dù là model 1 buồng hay 2 buồng, bạn luôn thấy 2 bộ phận trung tâm sau đây. Đây cũng là hai bộ phận hỏng hóc thường gặp nhất, theo thống kê từ trung tâm bảo hành Quang Huy Plaza.

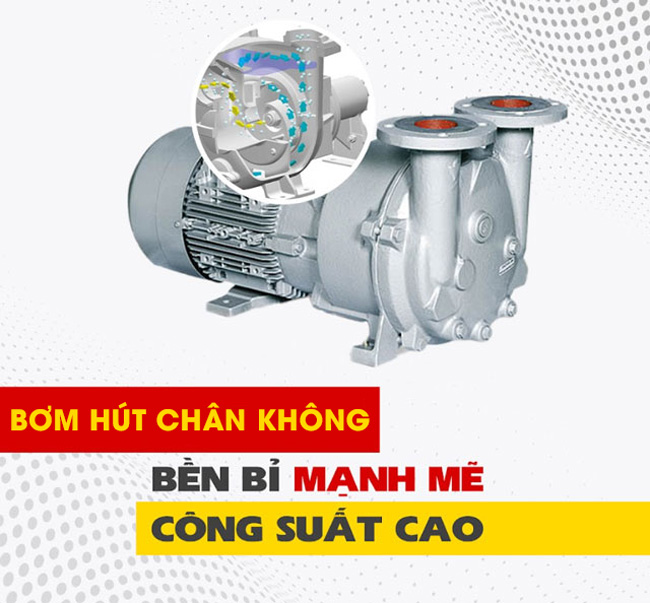

2.1.1. Máy bơm hút chân không
Bơm chân không là bộ phận quan trọng nhất, được ví như trái tim của toàn bộ hệ thống. Nhiệm vụ của bơm là rút sạch không khí và hơi ẩm khỏi buồng hút trong khoảng thời gian ngắn nhất có thể, tạo ra môi trường chân không sâu đạt chuẩn. Để đáp ứng nhu cầu sản xuất lớn, các dòng máy hiện nay thường trang bị bơm chân không công suất lớn giúp xử lý nhanh chóng nhiều kiện hàng cùng lúc. Khi lựa chọn, doanh nghiệp cần đặc biệt quan tâm đến độ ồn và mức tiêu thụ điện để tối ưu hóa chi phí vận hành.
Trên thị trường có 3 dòng bơm chân không công nghiệp phổ biến mà bạn cần phân biệt:
| Loại bơm | Xuất xứ tiêu biểu | Lưu lượng hút | Đặc điểm |
|---|---|---|---|
| Bơm Becker | Đức | 20 – 300 m3/h | Độ bền cao, vận hành êm, giá thành cao, tuổi thọ 10+ năm |
| Bơm Busch | Đức | 16 – 630 m3/h | Hiệu suất ổn định, ít rung, được dùng phổ biến trong ngành thực phẩm |
| Bơm Trung Quốc | Trung Quốc | 8 – 100 m3/h | Giá thành hợp lý, phù hợp công suất nhỏ và vừa, cần bảo trì thường xuyên hơn |

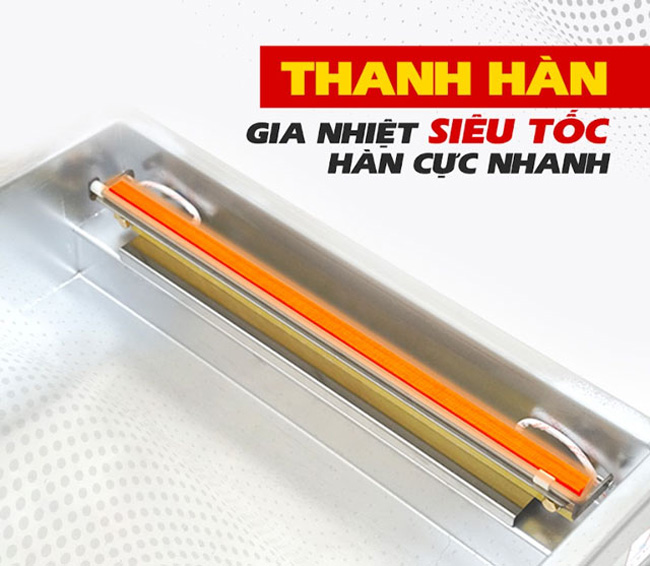

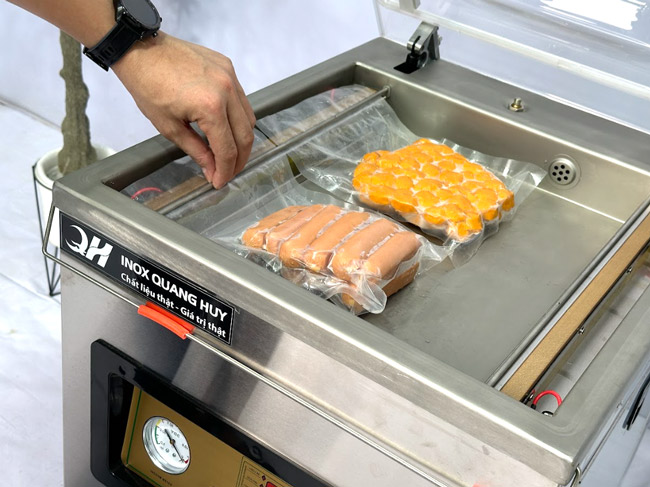

2.1.2. Bộ phận gia nhiệt (Thanh hàn)
Thanh hàn nhiệt là bộ phận quyết định độ kín của túi đóng gói sau khi hút chân không. Một mối hàn không đạt chuẩn sẽ khiến không khí lọt ngược vào và toàn bộ công đoạn hút trước đó trở nên vô nghĩa.
Cấu tạo thanh hàn gồm:
- Dây nhiệt Nichrome: hợp kim niken-crom có khả năng chịu nhiệt cao, làm nóng lên 180-220 độ C trong vài giây.
- Lớp cách nhiệt Teflon: bảo vệ dây nhiệt và đảm bảo mối hàn không bị dính vào túi.
- Bộ ép thủy lực hoặc cơ khí: ép chặt hai mép túi PA/PE trong suốt quá trình hàn.
- Timer điện tử: kiểm soát thời gian hàn từ 1-5 giây tùy độ dày túi.
Độ dài thanh hàn phổ biến trên máy công nghiệp là 30cm, 40cm, 50cm hoặc 60cm. Máy 2 buồng thường có 2 thanh hàn cho mỗi buồng, cho phép đóng gói liên tục mà không cần thời gian chờ.
2.2. Các linh kiện cơ khí quan trọng bên trong
Bên cạnh bơm và thanh hàn, hệ thống cơ khí bên trong khung máy là nơi chứa nhiều chi tiết âm thầm nhưng quyết định độ ổn định lâu dài. Khi tháo nắp bảo dưỡng, bạn sẽ thấy các bộ phận sau:

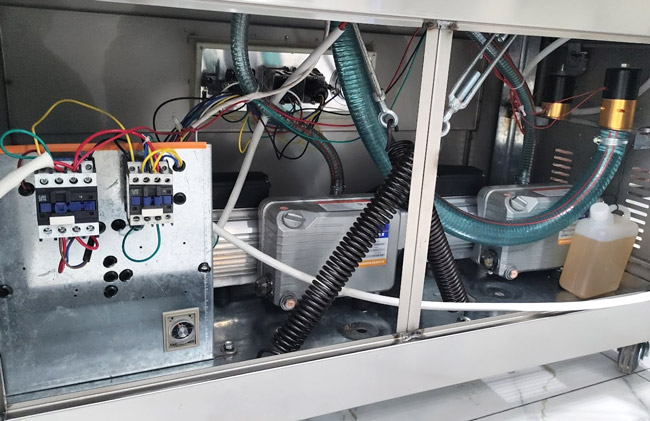

2.2.1. Động cơ
Động cơ tạo công suất quay cho rotor của bơm. Máy công nghiệp thường sử dụng motor điện 3 pha với công suất từ 0,5 kW đến 75 kW. Phổ biến nhất ở Việt Nam là dải 0,75 – 4 kW phù hợp xưởng đóng gói vừa và nhỏ.
2.2.2. Buồng bơm và Rotor
Đây là nơi diễn ra quá trình hút – nén – xả khí. Buồng bơm thường được đúc từ gang xám, thép hoặc nhôm hợp kim, đảm bảo chịu được sự chênh lệch áp suất liên tục mà không nứt vỡ. Rotor quay với tốc độ 1.450 – 2.900 vòng/phút tùy thiết kế.
2.2.3. Hệ thống lọc và bôi trơn
Bộ lọc khí bảo vệ chi tiết bên trong khỏi bụi và hơi ẩm. Hệ thống làm mát có thể dùng dầu chân không VM100, nước hoặc gió tùy thiết kế. Riêng dầu bơm chân không cần thay định kỳ 1.500 – 2.000 giờ vận hành. Bên cạnh đó còn có bộ tách dầu để thu hồi dầu tránh thất thoát ra môi trường.
2.3. Các bộ phận bên ngoài và hệ thống điều khiển
Phần nhìn thấy được khi máy đóng kín nắp – cũng là phần tiếp xúc trực tiếp với người vận hành và sản phẩm. Đây là khu vực bạn cần quan sát kỹ khi nghiệm thu máy mới.
2.3.1. Thân máy và buồng hút
Thân máy và buồng hút tiêu chuẩn được làm từ Inox 304 cao cấp, dày 1,2 – 2 mm. Inox 304 chống gỉ sét tuyệt đối, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm và dễ vệ sinh sau ca làm việc. Một số dòng máy giá rẻ sử dụng thép sơn tĩnh điện cho phần khung ngoài, nhưng buồng hút trực tiếp tiếp xúc thực phẩm bắt buộc phải là Inox 304.
2.3.2. Nắp buồng hút
Nắp được làm bằng nhựa Mica trong suốt dày 8-12 mm, có khả năng chịu lực cực cao, cho phép quan sát trực quan quá trình hút và hàn. Gioăng cao su silicone chịu nhiệt bao quanh viền nắp đảm bảo độ kín tuyệt đối khi đóng máy.

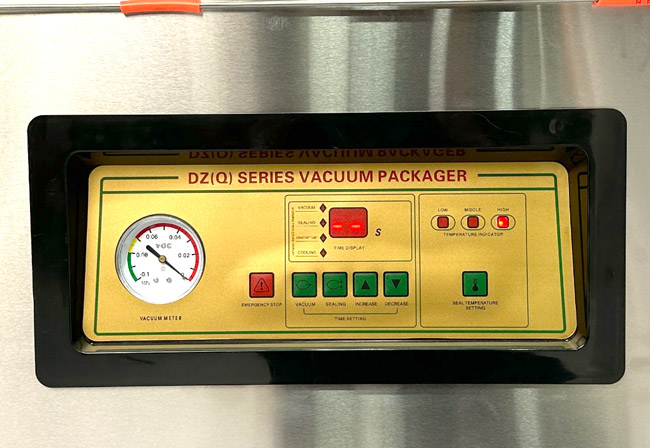

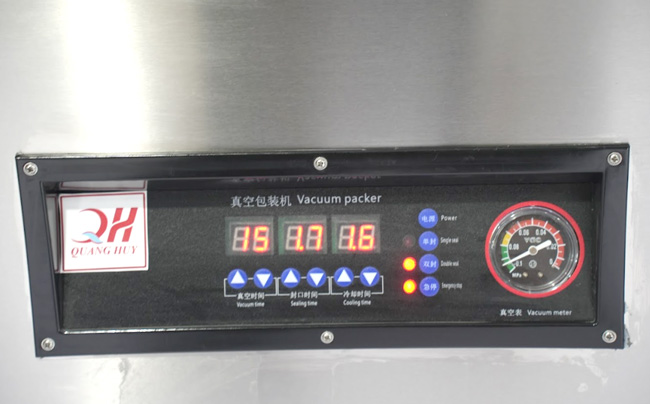

2.3.3. Bảng điều khiển thông minh
Bảng điều khiển hiện đại tích hợp PLC hoặc bo mạch vi xử lý cho phép bạn cài đặt 3 thông số chính:
- Thời gian hút: từ 5 – 60 giây tùy sản phẩm.
- Thời gian hàn: từ 1 – 5 giây tùy độ dày túi PA/PE.
- Nhiệt độ làm mát mối hàn: thường 1 – 3 giây sau khi hàn xong.
Các linh kiện điện tử cao cấp thường gặp gồm: cảm biến áp suất Omron, relay Schneider, van điện từ Airtac, nguồn switching công nghiệp và dây điện lõi đồng nguyên chất.
2.3.4. Đồng hồ áp suất
Đồng hồ áp suất chân không hiển thị mức áp suất bên trong buồng hút theo đơn vị bar hoặc kPa. Người vận hành theo dõi đồng hồ này để xác định thời điểm chân không đạt chuẩn (-0,9 đến -0,99 bar) trước khi máy chuyển sang giai đoạn hàn.

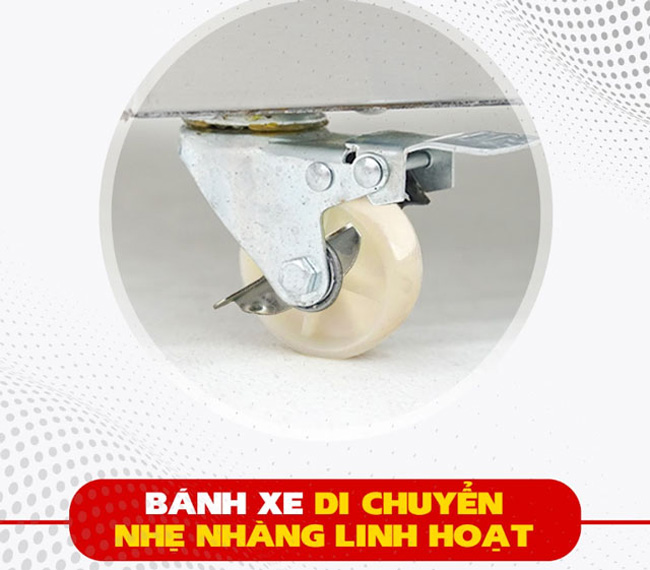

2.3.5. Hệ thống di chuyển
Bốn bánh xe chịu lực xoay 360 độ ở chân máy giúp bạn di chuyển máy linh hoạt trong xưởng. Hai bánh trước thường có khóa hãm để cố định máy khi vận hành.
3. Nguyên lý hoạt động của máy hút chân không công nghiệp
Hiểu cấu tạo mới chỉ là bước đầu. Để nắm vững cách sử dụng máy hút chân không công nghiệp hiệu quả và phát hiện sự cố sớm, bạn cần nắm rõ chu trình hoạt động qua 3 giai đoạn được kích hoạt tự động khi đóng nắp máy.

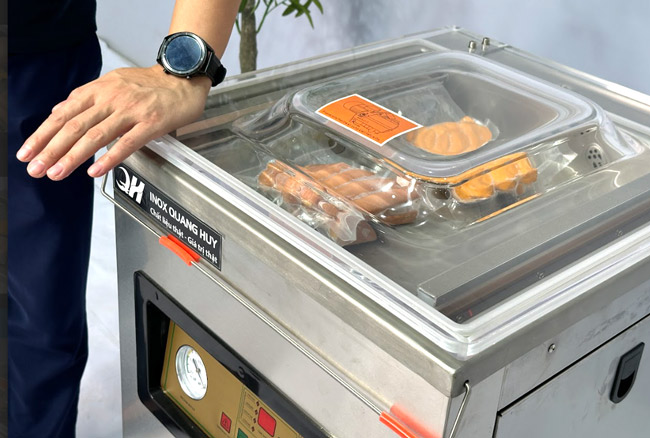

3.1. Giai đoạn 1: Hút chân không
Khi nắp máy đóng kín và lệnh khởi động được kích hoạt, motor truyền động cho rotor bơm chân không quay. Bơm tạo ra sự chênh lệch áp suất giữa buồng hút và môi trường bên ngoài. Từ đó, rút không khí trong buồng ra ngoài qua hệ thống ống dẫn khí PVC và van điện từ.
Mật độ không khí trong buồng giảm dần. Cảm biến áp suất liên tục đo và truyền tín hiệu về bo mạch điều khiển. Khi áp suất đạt mức cài đặt, bơm tự động dừng và chuyển sang giai đoạn 2.
3.2. Giai đoạn 2: Hàn kín miệng túi
Bộ ép cơ khí hạ xuống ép chặt miệng túi PA/PE giữa hai thanh hàn. Dòng điện chạy qua dây nhiệt Nichrome khiến nhiệt độ tăng nhanh lên 180-220 độ C trong khoảng 1-3 giây tùy độ dày túi. Nhiệt làm chảy lớp PE bên trong túi, hai mép túi dính chặt vào nhau tạo thành mối hàn liên tục.
Ngay sau khi hàn, hệ thống cấp nguồn cho dây nhiệt ngắt. Mối hàn được làm mát tự nhiên trong 1-2 giây để đảm bảo độ bền cơ học và độ kín khí tuyệt đối.

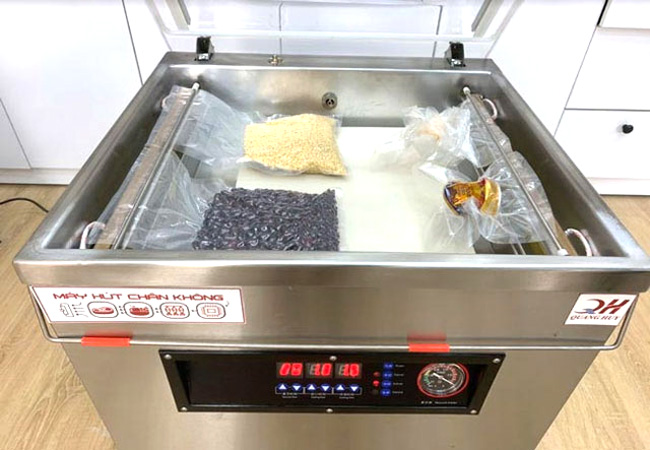

3.3. Giai đoạn 3: Xả khí và Hoàn thiện
Van xả khí mở ra. Không khí từ bên ngoài tràn vào buồng hút, áp suất buồng cân bằng với áp suất khí quyển. Do bên trong túi vẫn duy trì áp suất chân không, sự chênh lệch áp suất khiến túi nhựa ôm sát hoàn hảo lấy bề mặt sản phẩm, tạo nên hiệu ứng đóng gói chân không đặc trưng.
Cuối cùng, nắp máy tự động bật mở hoặc người vận hành mở thủ công để lấy thành phẩm. Một chu trình hoàn chỉnh trên máy công nghiệp tiêu chuẩn dao động từ 20 đến 45 giây.
4. Ứng dụng đa dạng của máy hút chân không công nghiệp trong thực tế
Cấu tạo công nghiệp với độ kín khí cao và tốc độ chu trình nhanh giúp loại máy này phục vụ rất nhiều ngành nghề khác nhau. Dưới đây là 4 nhóm ứng dụng phổ biến nhất mà chúng tôi đã triển khai cho khách hàng tại Việt Nam.
4.1. Ngành thực phẩm
Đây là lĩnh vực ứng dụng lớn nhất, chiếm khoảng 70% lượng máy hút chân không công nghiệp tiêu thụ tại Việt Nam. Sản phẩm điển hình bao gồm: thịt bò, thịt heo, thịt gà tươi và đóng lạnh; cá, tôm, mực, hải sản các loại; trà, cà phê, hạt mắc ca; các loại giò chả, xúc xích đóng gói thương mại.
Bằng cách triệt tiêu nguồn oxy, môi trường chân không ức chế hoàn toàn sự sinh sôi của vi khuẩn và nấm mốc. Công nghệ này giúp duy trì độ tươi ngon của thực phẩm lâu hơn gấp 3 đến 5 lần
4.2. Ngành Y tế và Dược phẩm
Trong ngành y tế, máy hút chân không công nghiệp phục vụ đóng gói thuốc, dụng cụ y tế tiệt trùng, băng gạc và các vật tư phòng mổ. Đặc biệt, công nghệ sấy thăng hoa trong sản xuất thực phẩm chức năng và vacxin sinh học không thể thiếu hệ thống chân không công suất lớn.
4.3. Ngành điện tử
Bo mạch điện tử, chip vi xử lý và linh kiện bán dẫn rất nhạy cảm với hơi ẩm và oxy hóa. Máy hút chân không công nghiệp đóng gói các linh kiện này tránh hư hại trong quá trình lưu kho và vận chuyển. Một số dòng máy chuyên dụng còn có chức năng nạp khí trơ trước khi hàn để tăng cường bảo vệ.
4.4. Ngành may mặc
Hút ép chăn ga gối đệm, quần áo, đồ len giúp tiết kiệm không gian vận chuyển và lưu kho lên tới 70%. Đây là giải pháp được các doanh nghiệp xuất khẩu hàng dệt may và chuỗi cửa hàng nội thất ưa chuộng.
Cấu tạo máy hút chân không công nghiệp là yếu tố cốt lõi quyết định hiệu suất và tuổi thọ của thiết bị trong thực tế vận hành. Khi hiểu rõ cấu trúc bên trong, doanh nghiệp có thể chủ động tối ưu quy trình, giảm hao phí và tiết kiệm ngân sách đáng kể. Đây là kiến thức nền mà bất kỳ đơn vị sản xuất nào cũng cần nắm vững. Hãy đầu tư thời gian tìm hiểu để đưa ra lựa chọn thông minh và bền vững.
