Cấu tạo máy làm đá viên thoạt nghe có vẻ khô khan với những ai không có chuyên môn kỹ thuật, nhưng thực tế đây là thông tin cực kỳ thiết thực. Giúp bạn đưa ra quyết định mua hàng đúng đắn và vận hành hiệu quả hơn.

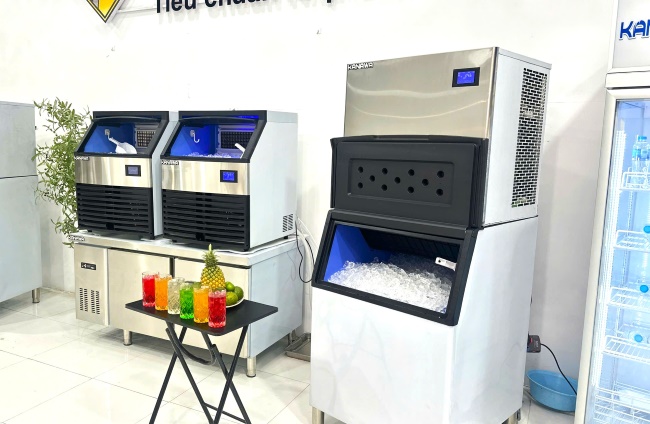

1. Tìm Hiểu Cấu Tạo Máy Làm Đá Viên Từ A-Z
Máy sản xuất đá viên công nghiệp gồm 2 nhóm thiết bị phân biệt rõ ràng: thiết bị chính tạo ra chu trình lạnh và thiết bị phụ hỗ trợ vận hành ổn định. Mỗi bộ phận đều có chức năng riêng biệt, nhưng chỉ hoạt động hiệu quả khi phối hợp đồng bộ với nhau.
1.1 Thiết Bị Chính

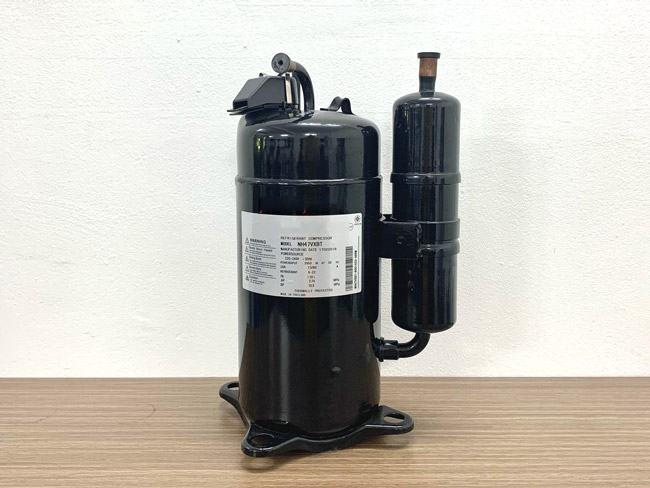

- Máy Nén
Máy nén lạnh là bộ phận quan trọng nhất trong toàn bộ cấu tạo máy làm đá viên. Không có máy nén, chu trình lạnh không thể khởi động. Nó hút môi chất lạnh ở dạng hơi áp suất thấp từ dàn bay hơi, nén lên áp suất cao từ 15 đến 25 bar, rồi đẩy sang dàn ngưng tụ.
Đây là bước khởi đầu của toàn bộ quá trình tạo đá. Bình tách lỏng thường được lắp kèm để hỗ trợ máy nén, giúp tách hơi lỏng lẫn trong hơi gas, bảo vệ máy nén và đảm bảo hiệu suất vận hành.
Về chức năng nén môi chất lạnh: khi gas bị nén lên áp suất cao, nhiệt độ của nó tăng lên trên 70°C. Trạng thái nhiệt độ cao – áp suất cao này là điều kiện để dàn ngưng có thể tỏa nhiệt ra môi trường xung quanh. Nếu máy nén lạnh yếu hoặc hỏng, toàn bộ dây chuyền dừng lại.

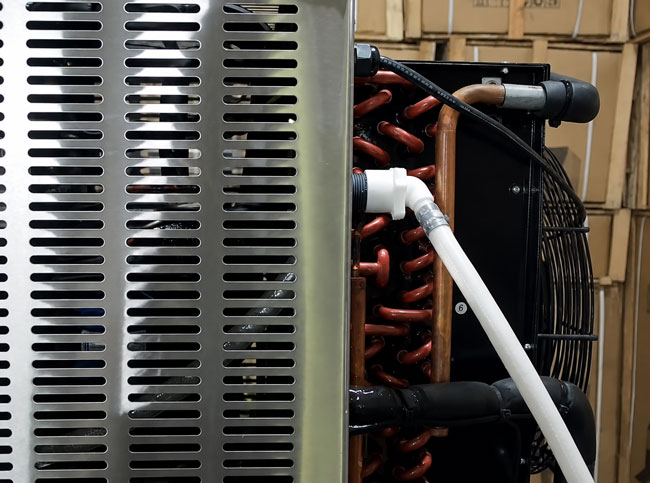

- Bình Ngưng (Dàn Ngưng)
Dàn ngưng nhận gas nóng từ máy nén, tỏa nhiệt ra môi trường và hóa lỏng môi chất. Có hai loại: dàn ngưng gió dùng quạt làm mát, phù hợp không gian thông thoáng; dàn ngưng nước kết hợp tháp giải nhiệt, hiệu suất cao hơn 15-20%. Chức năng chính của dàn ngưng là chuyển hóa môi chất từ dạng khí sang dạng lỏng để hỗ trợ quá trình tạo đá.
- Hệ Thống Tiết Lưu
Van tiết lưu là van điều tiết lưu lượng môi chất lạnh đi vào dàn bay hơi. Khi gas lỏng áp suất cao đi qua van tiết lưu, áp suất giảm đột ngột từ 15-20 bar xuống còn 2-4 bar. Nhiệt độ của môi chất lập tức giảm sâu, xuống mức âm 10°C đến âm 20°C, tạo điều kiện để dàn bay hơi hấp thụ nhiệt từ nước đá.
Van tiết lưu quyết định trực tiếp đến độ lạnh sâu và tốc độ tạo đá của máy. Van tiết lưu nhiệt tự điều chỉnh lưu lượng dựa theo nhiệt độ thực tế của gas ra khỏi dàn bay hơi.

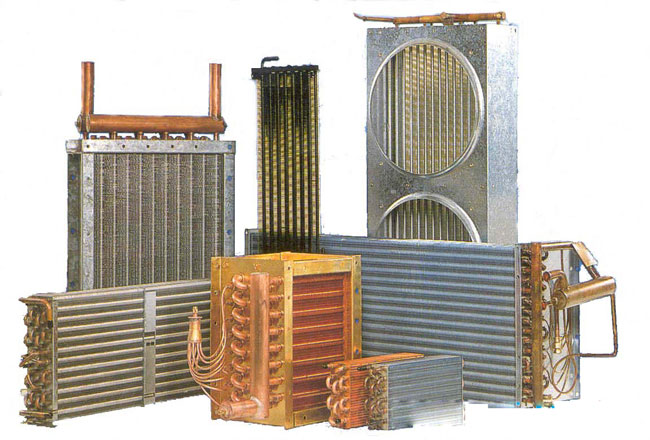

- Hệ Thống Bay Hơi
Dàn bay hơi là nơi trực tiếp đông đặc nước thành đá. Gas lạnh áp thấp chạy trong ống, hút nhiệt từ nước bên ngoài, duy trì bề mặt khuôn ở âm 8 đến âm 12°C. Khuôn đá bắt buộc làm bằng inox 304 đạt tiêu chuẩn an toàn thực phẩm.
Để đảm bảo nhiệt độ được cân bằng và quy trình sản xuất ổn định, máy được trang bị hệ thống bay hơi giúp thoát hơi nước, tối ưu hóa chất lượng sản phẩm.
Máy làm đá tinh khiết dùng hệ thống nước chảy liên tục để đẩy bọt khí ra, tạo viên đá trong suốt hoàn toàn.
1.2 Thiết Bị Phụ
Thiết bị phụ không tạo ra đá trực tiếp, nhưng quyết định đến tuổi thọ máy, an toàn vận hành và chất lượng đá cuối cùng. Bỏ qua hoặc tiết kiệm ở phần này là sai lầm phổ biến nhất của người mua máy lần đầu.

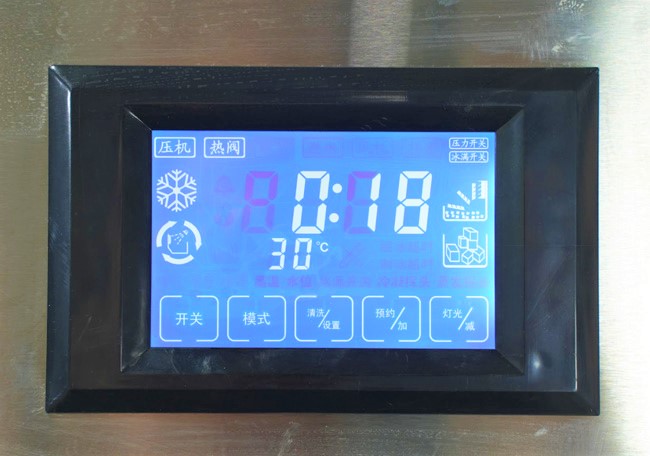

- Hệ Thống Điều Khiển Thông Minh
Bo mạch điều khiển là não bộ của máy làm đá tự động. Nó nhận tín hiệu từ các cảm biến, xử lý dữ liệu và phát lệnh điều khiển cho từng bộ phận theo chu trình đã lập trình. Bảng điều khiển thường đặt ở phía trước máy, cung cấp các nút chức năng giúp người dùng dễ dàng thiết lập thời gian và theo dõi trạng thái máy.
Một bảng mạch điện tử chất lượng kết hợp relay bảo vệ sẽ tự động ngắt điện khi phát hiện bất thường như quá nhiệt, quá tải hay thiếu nước.
Các dòng máy trung và cao cấp tích hợp bộ lập trình PLC kết hợp màn hình cảm ứng HMI. PLC cho phép tùy chỉnh chu kỳ tạo đá, thời gian xả đá và ngưỡng cảnh báo lỗi.
Màn hình HMI hiển thị trạng thái vận hành theo thời gian thực, giúp kỹ thuật viên chẩn đoán sự cố nhanh hơn 60% so với máy chỉ dùng đèn báo đơn giản.

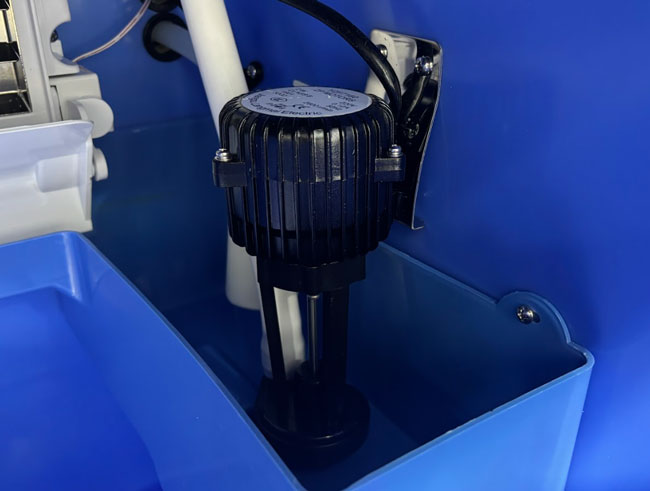

- Các Bình Chức Năng Bảo Vệ Hệ Thống
Bình tách dầu đặt ngay sau máy nén. Trong quá trình nén, dầu bôi trơn của máy nén có thể lẫn vào dòng gas. Bình tách dầu tách phần dầu này và hồi lưu về máy nén dựa trên nguyên lý thay đổi tốc độ và hướng đi của dòng môi chất. Bảo vệ dàn bay hơi khỏi bị bám dầu làm giảm hiệu suất trao đổi nhiệt.
Bình tách lỏng đặt trước cửa hút máy nén, ngăn chặn hiện tượng va đập thủy lực. Khi gas lỏng theo đường hồi về hút vào máy nén, nó gây ra tiếng ồn lớn và hỏng van máy nén. Bình tách lỏng giữ lại phần gas lỏng này, chỉ để gas hơi đi qua.
Phin lọc (Máy sấy hút ẩm): Có vai trò quan trọng trong việc làm khô môi chất, loại bỏ hơi ẩm và tạp chất trước khi đi vào hệ thống.
Bình hồi nhiệt: Là bộ phận có tác dụng trao đổi nhiệt liên tục từ thiết bị bay hơi tới đường hồi, giúp tăng năng suất lạnh và đảm bảo gas về máy nén là gas hơi khô.
Bình chứa cao áp trữ gas lỏng đã ngưng tụ, đảm bảo dòng cấp cho van tiết lưu luôn ổn định dù tải lạnh thay đổi.

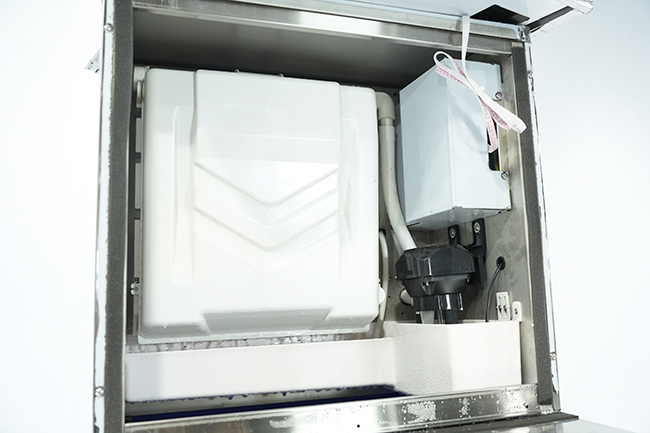

- Hệ Thống Xử Lý Và Cấp Nước
Chất lượng nước đầu vào ảnh hưởng trực tiếp đến chất lượng đá và tuổi thọ máy. Nước có hàm lượng khoáng cao tạo cặn trắng bám khuôn đá, làm đá đục và giảm năng suất theo thời gian.
Bồn chứa nước trung gian đảm bảo áp lực cấp nước ổn định, tránh tình trạng thiếu nước đột ngột làm máy ngừng giữa chu kỳ. Bộ lọc nước được lắp trước đầu vào bồn: hệ thống xử lý này thực hiện lọc cát, xử lý qua than hoạt tính, lọc ion và khử trùng UV.
Đối với máy làm đá tinh khiết, bộ lọc RO là yêu cầu bắt buộc để đạt được viên đá trong suốt hoàn toàn. Van điện từ điều khiển đóng mở dòng nước theo lệnh từ bo mạch, đồng bộ với từng chu kỳ tạo đá.

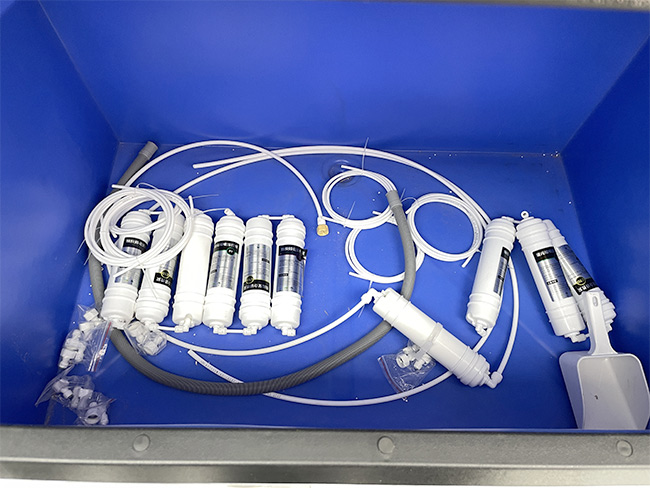

- Các Bộ Phận Cơ Khí Khác
Dao cắt đá tự động chia đoạn đá theo kích thước yêu cầu. Trong máy làm đá cây tích hợp, dao cắt bằng dây điện trở hoặc lưỡi inox chạy theo ray dọc để cắt cột đá thành từng đoạn đều nhau. Tùy theo nhu cầu, người dùng có thể thu hoạch đá với nhiều kích thước khay làm đá khác nhau như: 22x22x22mm, 38x38x22mm hoặc 38x76x22mm.
Chiều dài mỗi đoạn có thể điều chỉnh từ 3 cm đến 20 cm tùy nhu cầu. Máng dẫn đá bằng inox 304 đưa đá từ khuôn xuống thùng chứa mà không gây vỡ vụn.
Thùng trữ đá cách nhiệt bằng PU Foam 2 thành phần là bộ phận lưu trữ đá sau khi tạo ra. Lớp foam polyurethane dày từ 50 đến 80 mm giữ nhiệt độ bên trong thùng ổn định ở mức 0°C đến âm 2°C. Thùng inox 304 dung tích 100 đến 500 kg tùy dòng máy.
Dưới đáy thùng thường có lỗ thoát để xả nước dư thừa hoặc nước tan ra, giúp duy trì vệ sinh. Gioăng cửa silicon đảm bảo kín khít, ngăn hơi ẩm bên ngoài xâm nhập vào khoang đá.
Vỏ máy và chân đế bằng inox 201 hoặc 304 chịu được môi trường ẩm ướt và hóa chất vệ sinh công nghiệp. Chân đế có phần trụ inox và phần đáy bằng cao su màu đen chống rung, giảm rung động từ máy nén truyền xuống sàn và tạo độ cao cách mặt sàn để ngăn chặn vi khuẩn, nấm mốc.

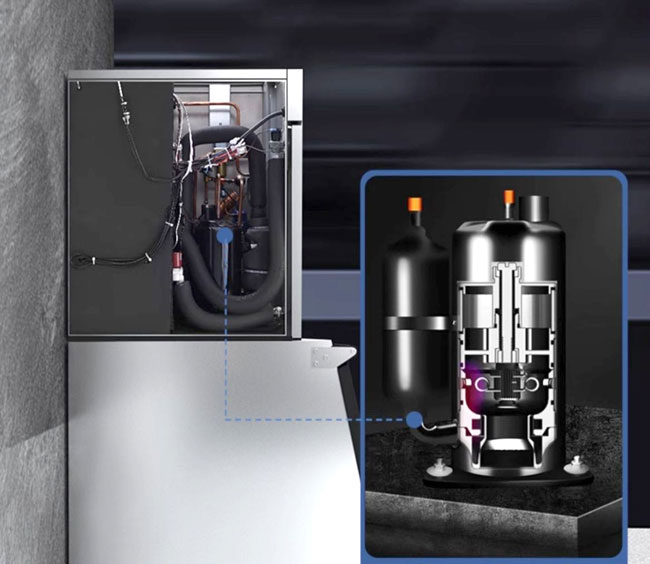

2. Sơ Đồ Nguyên Lý Máy Làm Đá Viên
Môi chất lạnh chạy theo vòng khép kín qua 8 điểm nút, mỗi điểm thay đổi trạng thái áp suất và nhiệt độ. Nắm được vòng tuần hoàn này, bạn có thể xác định vị trí sự cố chỉ bằng đồng hồ đo áp mà không cần tháo máy.
Vòng cao áp (15-25 bar)
- Máy nén lạnh: Hút hơi gas áp thấp 2-4 bar, nén lên 15-25 bar. Nhiệt độ gas đầu ra đạt 70-90°C.
- Bình tách dầu: Tách dầu bôi trơn lẫn trong dòng gas, hồi dầu về máy nén, chỉ cho gas hơi nóng đi tiếp.
- Dàn ngưng tụ: Gas hơi nóng tỏa nhiệt ra môi trường qua quạt gió hoặc nước giải nhiệt, ngưng tụ thành gas lỏng. Nhiệt độ gas lỏng ra: 35-45°C.
- Bình chứa cao áp: Trữ gas lỏng áp suất 15-20 bar, đảm bảo dòng cấp ổn định cho van tiết lưu dù tải lạnh thay đổi.
Điểm chuyển tiếp: Van tiết lưu (TXV)
- Gas lỏng áp cao đi qua van tiết lưu, áp suất giảm đột ngột từ 15-20 bar xuống 2-4 bar. Nhiệt độ môi chất lập tức giảm xuống âm 10 đến âm 20°C. Đây là ranh giới phân tách vòng cao áp và vòng thấp áp.
Vòng thấp áp (2-4 bar)
- Dàn bay hơi (Khuôn đá): Gas lạnh áp thấp hấp thụ nhiệt từ nước trong khuôn, làm nước đông đặc thành đá. Bề mặt khuôn duy trì nhiệt độ âm 8 đến âm 15°C.
- Bình tách lỏng: Giữ lại phần gas lỏng chưa bay hơi hết, chỉ cho gas hơi đi về máy nén. Ngăn hiện tượng va đập thủy lực làm hỏng van máy nén.
- Hồi về máy nén: Gas hơi bão hòa áp suất thấp quay về cửa hút máy nén, bắt đầu chu kỳ mới.
Vòng tuần hoàn nước cấp chạy song song nhưng hoàn toàn độc lập với vòng môi chất: Nước -> Hệ thống xử lý nước -> Thùng chứa trung gian -> Khuôn đá -> Kho lạnh (sau khi thành phẩm). Nước từ bồn chứa qua bộ lọc, qua van điện từ, vào khuôn đá. Phần nước thừa chưa đóng băng được xả ra sau mỗi chu kỳ. Hai vòng tuần hoàn này tuyệt đối không tiếp xúc trực tiếp với nhau.

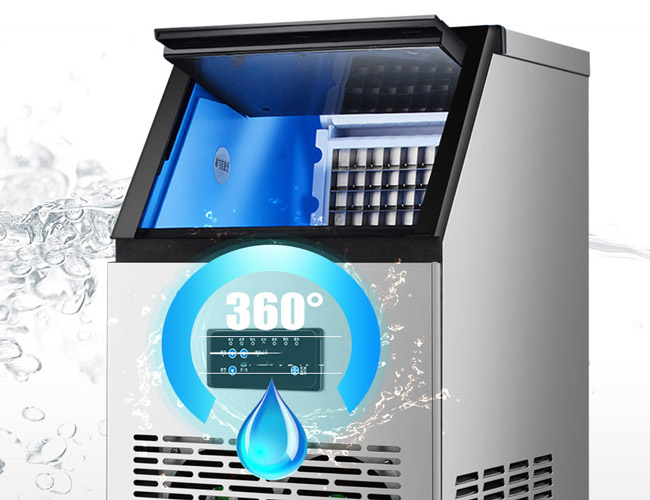

3. Nguyên Lý Hoạt Động Của Máy Làm Đá Viên
Máy làm đá viên hoạt động theo chu kỳ lặp lại gồm 2 giai đoạn chính: đóng băng và thu hoạch. Mỗi chu kỳ kéo dài từ 15 đến 30 phút tùy công suất máy và nhiệt độ môi trường. Hiểu rõ 2 giai đoạn này giúp bạn đánh giá đúng năng suất thực tế và phát hiện sự cố sớm.
3.1 Giai Đoạn 1: Quy Trình Đóng Băng (Kết Đông Đá)

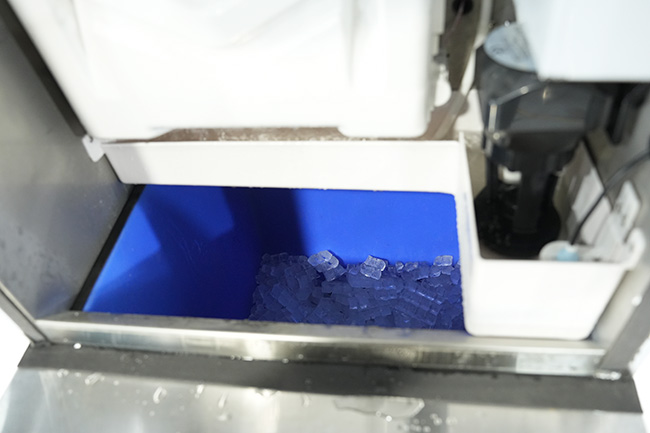

- Cấp Nước Vào Khay Và Ống Đá
Giai đoạn đóng băng bắt đầu khi bo mạch điều khiển gửi tín hiệu mở van điện từ cấp nước. Nước sạch đã qua bộ lọc chảy vào khuôn đá hoặc ống đá tùy thiết kế máy. Phao nước theo dõi mực nước và tự động đóng van khi đủ lượng.
Đây là bước đơn giản nhưng rất quan trọng: lượng nước cấp không đủ tạo ra đá nhỏ hơn tiêu chuẩn. Còn quá nhiều nước gây tràn và làm giảm năng suất chu kỳ tiếp theo.

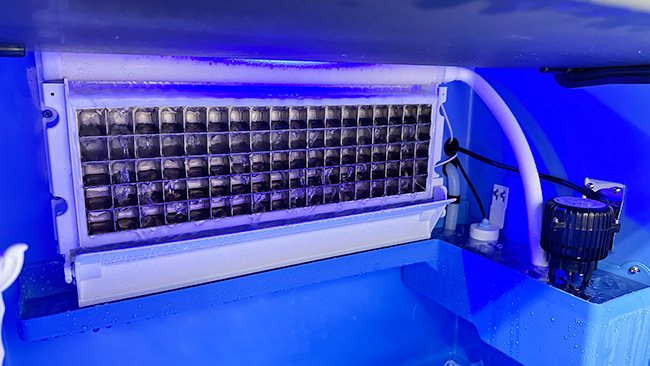

- Trao Đổi Nhiệt Trực Tiếp Làm Nước Đông Đặc Thành Đá
Khi nước đầy khuôn, máy nén khởi động. Gas lạnh chạy qua dàn bay hơi hấp thụ nhiệt từ nước. Nhiệt độ bề mặt khuôn giảm xuống âm 10°C đến âm 15°C trong 10-20 phút đầu. Nước đông đặc dần từ bề mặt tiếp xúc với khuôn vào trong.
Đối với máy làm đá tinh khiết, nước được bơm tuần hoàn trong khuôn để đẩy bọt khí và tạp chất ra ngoài trước khi đóng băng hoàn toàn, tạo ra viên đá trong suốt.
Cảm biến nhiệt độ PT100 hoặc NTC theo dõi nhiệt độ gas và bề mặt khuôn theo thời gian thực. Khi nhiệt độ đạt ngưỡng cài đặt, bo mạch xác nhận đá đã đông đặc hoàn toàn và chuyển sang giai đoạn thu hoạch.

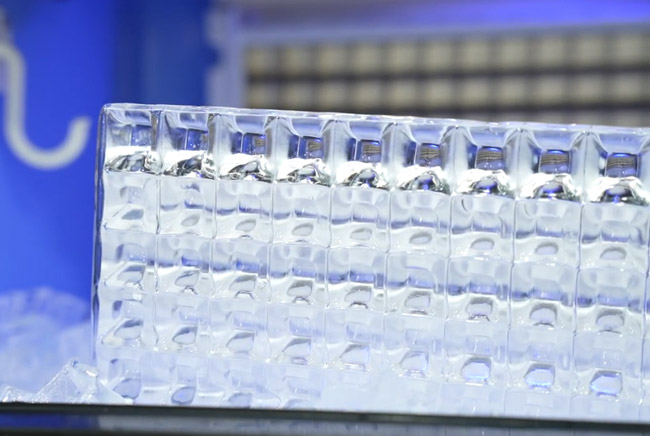

3.2 Giai Đoạn 2: Quy Trình Thu Hoạch (Xả Và Cắt Đá)
- Sử Dụng Gas Nóng Làm Tan Một Lớp Mỏng Bề Mặt Đá
Thu hoạch đá không phải là đập vỡ hay giật ra. Máy sử dụng kỹ thuật Hot Gas Defrost: van xả gas nóng mở, dẫn một phần gas nhiệt độ cao từ đầu đẩy máy nén trực tiếp vào dàn bay hơi.
Gas nóng làm nhiệt độ bề mặt khuôn tăng nhanh từ âm 12°C lên 0°C đến 2°C trong 2 đến 4 phút. Lớp đá mỏng tiếp xúc với khuôn tan ra, tạo một lớp nước mỏng giữa đá và bề mặt khuôn. Đây chính là cơ chế tách đá không gây hư hại bề mặt khuôn.
- Đá Rụng Xuống Và Được Dao Cắt Theo Kích Thước Chuẩn
Sau khi lớp phân ly hình thành, đá tự trượt khỏi khuôn nhờ trọng lực. Máng dẫn đá bằng inox hứng và đưa đá xuống bộ phận cắt. Dao cắt đá tự động chia cột đá thành các viên theo kích thước đã cài đặt. Sau đó đá thành phẩm thường được chuyển tới kho lạnh để bảo quản nguyên hình dáng và nhiệt độ cho đến khi sử dụng.

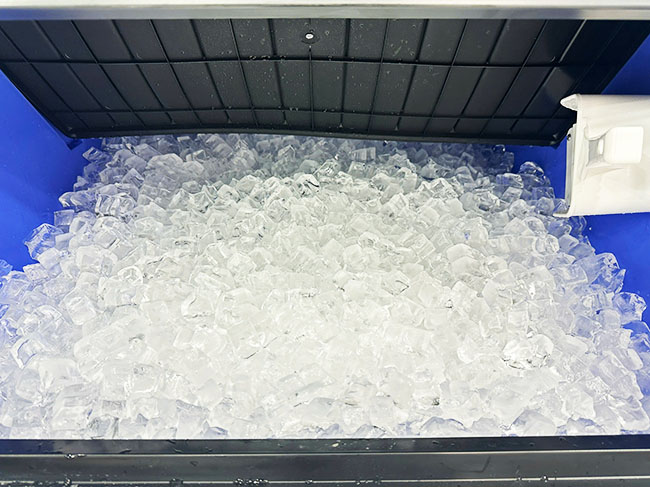

Sau đó, đá rơi vào thùng chứa cách nhiệt bên dưới. Chu kỳ kết thúc. Bo mạch điều khiển tự động reset về giai đoạn 1 và bắt đầu chu kỳ mới ngay lập tức, không cần can thiệp thủ công.

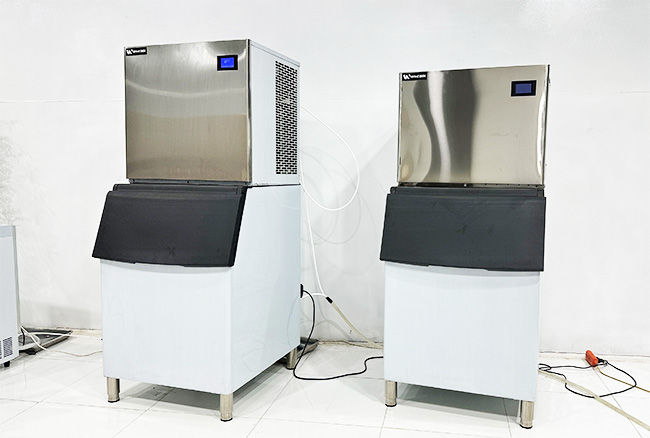

4. Hướng Dẫn Chăm Sóc Máy Làm Đá Để Kéo Dài Tuổi Thọ
Máy làm đá viên vận hành 24/7 liên tục trong môi trường ẩm ướt. Đây là điều kiện khắc nghiệt hơn hầu hết các thiết bị bếp công nghiệp khác. 70% trường hợp hỏng hóc trước hạn đều xuất phát từ bảo dưỡng không đúng lịch, không phải từ lỗi sản xuất.

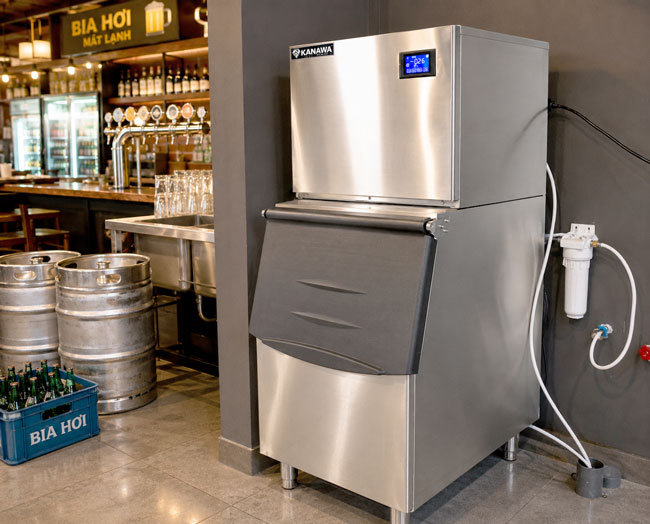

4.1 Các Lưu Ý Quan Trọng Khi Lắp Đặt Và Khởi Động Máy
- Lắp đặt thiết bị ở nơi bằng phẳng, khô ráo, tránh sự rung lắc. Để khoảng thông thoáng ít nhất 30 cm bốn phía máy. Đặt sát tường là nguyên nhân số một gây quá nhiệt dàn ngưng.
- Kiểm tra điện áp nguồn đúng 220V/50Hz, lắp ổn áp nếu điện lưới không ổn định. Đảm bảo nguồn điện không bị xung đột, tránh dùng chung ổ cắm của máy làm đá với các thiết bị công suất lớn khác.
- Áp lực nước cấp giữ trong khoảng 0,5 đến 3 bar. Quá cao làm hỏng phao và van điện từ. Luôn đảm bảo cung cấp đủ nguồn nước vào khay để quá trình làm đá không bị gián đoạn.
- Sau khi vận chuyển, để máy nghỉ ít nhất 4 giờ trước khi khởi động lần đầu.
- Cần điều chỉnh nhiệt độ, thời gian làm đá của thiết bị tương thích với mức nhiệt của môi trường thực tế để tối ưu điện năng.

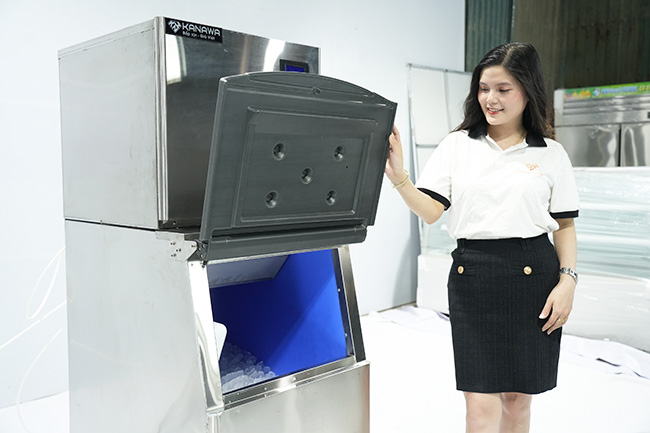

4.2 Quy Trình Bảo Dưỡng Chi Tiết Theo Thời Gian
-
- Hàng ngày: Lau vỏ máy, kiểm tra đá đầu ra, nghe tiếng vận hành.
- Hàng tuần: Vệ sinh lõi lọc PP, kiểm tra phao nước, vệ sinh khuôn đá và máng dẫn.
- Hàng tháng: Kiểm tra dây điện, đầu cos, relay. Vệ sinh dàn ngưng bằng chổi mềm.
- 6 tháng: Thay lõi lọc carbon và RO, kiểm tra áp suất gas R404A/R134A.
- Hàng năm: Nạp gas nếu thiếu, thay dầu máy nén, kiểm tra bình tách dầu, bình tách lỏng, thay gioăng cửa nếu cứng hoặc nứt.
Hiểu rõ nguyên lý vận hành và cấu tạo máy làm đá viên không chỉ giúp bạn lựa chọn được thiết bị phù hợp, mà còn là nền tảng để khai thác máy đúng cách. Đảm bảo từng viên đá được tạo ra đều đạt độ trong, độ sạch, kích thước đồng đều theo yêu cầu.
