Hướng dẫn cách đấu điện nồi phở 3 pha: An toàn, Hiệu quả cao

105 Lượt xem

0 Bình luận

Bạn đang chuẩn bị lắp đặt nồi phở điện cho quán nhưng chưa biết cách đấu điện nồi phở 3 pha như thế nào cho đúng kỹ thuật? Một sai lầm nhỏ trong quá trình đấu nối có thể gây cháy nổ, hỏng thiết bị, thậm chí nguy hiểm tính mạng. Bài viết này cung cấp hướng dẫn chi tiết từng bước, từ lý thuyết đến thực tế, giúp bạn tự tin triển khai an toàn.

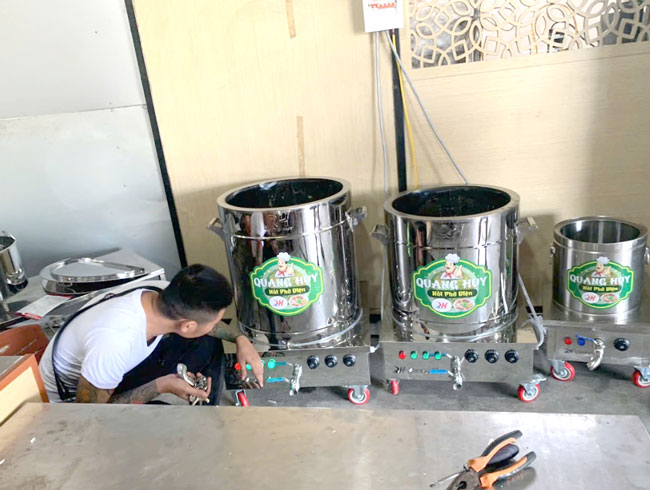

1. Tại sao nên sử dụng điện 3 pha cho nồi nấu phở công nghiệp?

Trước khi đi vào hướng dẫn cách đấu điện nồi phở 3 pha, chúng ta cần hiểu rõ tại sao điện 3 pha lại là lựa chọn bắt buộc cho các thiết bị công suất lớn trong bếp công nghiệp.

Ưu điểm vượt trội so với điện 1 pha

Điện 3 pha (380V) vận hành theo nguyên lý ba dòng điện xoay chiều lệch pha nhau 120 độ, tạo ra công suất truyền tải lớn hơn và ổn định hơn hẳn điện 1 pha (220V).

Trong thực tế triển khai hàng trăm bếp nhà hàng và quán phở, đội ngũ kỹ thuật Quang Huy Plaza nhận thấy rõ sự khác biệt:

Tiêu chí so sánh	Điện 1 pha (220V)	Điện 3 pha (380V)
Công suất truyền tải	Thấp, tối đa 3 – 5kW ổn định	Cao, phù hợp từ 6kW trở lên
Độ ổn định điện áp	Dễ sụt áp khi tải lớn	Ổn định, ít sụt áp
Tốc độ gia nhiệt	Chậm hơn 30 – 40%	Nhanh, tiết kiệm thời gian
Phù hợp dung tích nồi	Dưới 60 lít	Từ 60 lít trở lên
Nguy cơ quá tải	Cao khi nấu liên tục	Thấp, vận hành bền bỉ

Hiệu quả kinh tế trong vận hành thực tế

Một nồi phở điện 3 pha 80 lít – 9kW tiêu thụ điện năng hiệu quả hơn khoảng 15 – 20% so với nồi 1 pha cùng dung tích, do tránh được tổn hao điện trở phụ khi điện áp không ổn định.

Ngoài ra, điện 3 pha giúp tránh tình trạng sụt áp toàn hệ thống bếp. Đặc biệt quan trọng với các cơ sở vận hành nhiều thiết bị cùng lúc như: tủ cơm, bếp âu, bếp á và nồi phở chạy đồng thời giờ cao điểm.

Tính an toàn hệ thống

Khi dùng điện 1 pha cho thiết bị công suất cao, nguy cơ cháy dây, nhảy Aptomat và hỏng thanh nhiệt tăng đáng kể. Điện 3 pha phân bổ tải đều trên 3 pha, giảm thiểu rủi ro quá nhiệt cục bộ, bảo vệ tuổi thọ thiết bị lâu dài.

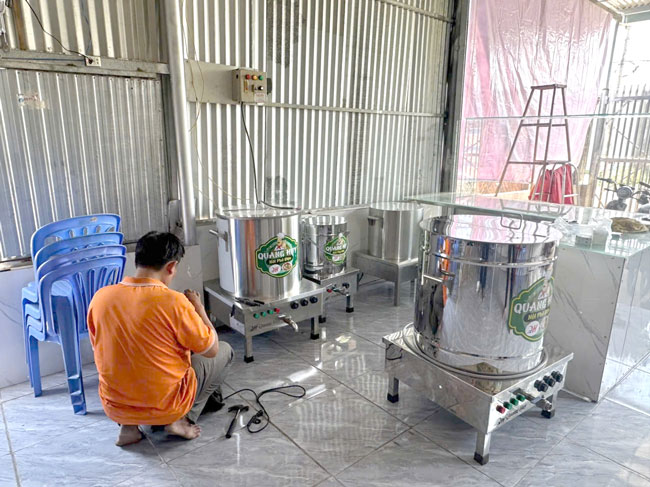

2. Những lưu ý quan trọng và chuẩn bị trước khi lắp đặt nồi phở điện 3 pha

Theo kinh nghiệm triển khai tại hàng trăm cơ sở F&B của Quang Huy Plaza, bước chuẩn bị kỹ lưỡng chiếm tới 60% thành công của toàn bộ quá trình lắp đặt điện nồi phở 3 pha. Đừng bỏ qua bất kỳ mục nào dưới đây.

2.1. Hiểu rõ về hệ thống điện 3 pha (380V)

Trước tiên, cần xác định rõ cơ sở của mình đã có sẵn nguồn điện 3 pha 380V hay chưa. Điều này ảnh hưởng trực tiếp đến toàn bộ kế hoạch lắp đặt.

Cách kiểm tra đơn giản tại chỗ:

Quan sát tủ điện tổng: nếu có 4 dây vào tủ (3 dây pha + 1 dây trung tính) hoặc 5 dây (thêm dây tiếp đất PE), đó là hệ thống 3 pha.
Dùng đồng hồ vạn năng đo điện áp giữa 2 dây pha bất kỳ: nếu hiển thị khoảng 380V, hệ thống đạt yêu cầu.
Đo điện áp từ dây pha đến dây trung tính: kết quả khoảng 220V là bình thường.

Quan trọng: Cần đảm bảo điện áp ổn định, đủ tải và không bị lệch pha. Lệch pha quá 5% sẽ khiến thanh nhiệt làm việc không đều, gây mất cân bằng nhiệt trong nồi và tăng nguy cơ hỏng hóc.

Nếu cơ sở chưa có điện 3 pha, cần liên hệ điện lực địa phương để đăng ký lắp đặt công tơ điện 3 pha trước khi mua thiết bị.

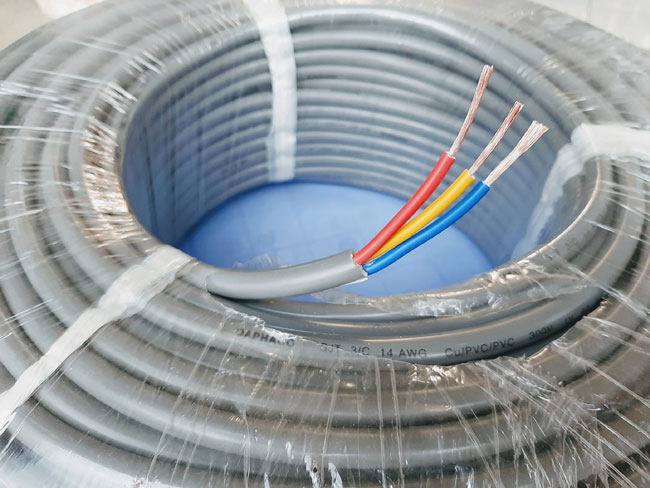

2.2. Lựa chọn dây dẫn và thiết bị bảo vệ phù hợp

Đây là bước quan trọng nhất để đảm bảo an toàn cháy nổ và bảo vệ thiết bị. Việc chọn sai tiết diện dây hoặc Aptomat không phù hợp là nguyên nhân hàng đầu gây sự cố điện tại các bếp ăn công nghiệp.

Tiết diện dây dẫn:

Dây dẫn phải có tiết diện đủ lớn để tải lượng điện cần thiết mà không bị nóng quá mức. Dây quá nhỏ sẽ sinh nhiệt, dẫn đến cháy vỏ cách điện và chập điện. Dây quá lớn gây lãng phí chi phí không cần thiết.

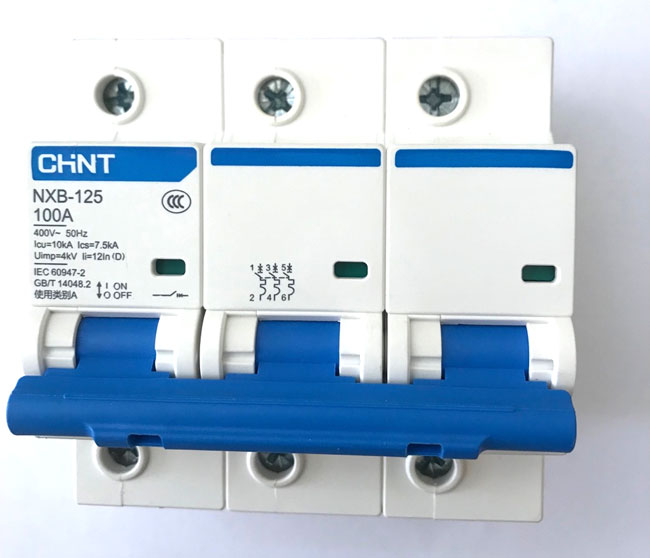

Aptomat (CB) 3 pha:

Aptomat 3 pha đóng vai trò là lá chắn bảo vệ toàn bộ hệ thống. Cần lưu ý:

Chọn đúng dòng định mức (A) theo công thức tính bên dưới.
Không dùng chung Aptomat với các thiết bị khác để tránh nhiễu bảo vệ.
Ưu tiên Aptomat có chức năng chống rò đất (ELCB/RCCB) cho môi trường ẩm ướt như bếp nấu.
Chọn thương hiệu đáng tin cậy: Schneider, Mitsubishi, LS, Chint.

Hệ thống tiếp đất (PE):

Đây là yếu tố bắt buộc, không được bỏ qua. Dây tiếp đất màu vàng-xanh hoặc màu xanh lá kết nối thân nồi với hệ thống nối đất của tòa nhà.

Khi thanh nhiệt bị rò điện ra vỏ, dây tiếp đất sẽ dẫn dòng điện nguy hiểm xuống đất thay vì truyền vào người đứng gần.

2.3. Tính toán thông số kỹ thuật chuẩn (Công thức chuyên gia)

Dưới đây là công thức và bảng tra cứu được đội ngũ kỹ thuật Quang Huy Plaza sử dụng trong thực tế lắp đặt:

Công thức tính cường độ dòng điện định mức:

I (A) = P (W) / (U (V) x 1,732) x 1,2

Trong đó: P = công suất nồi (W) – U = điện áp dây (380V) – 1,732 = căn bậc hai của 3 – 1,2 = hệ số dự phòng 20%

Ví dụ thực tế: Nồi phở 3 pha công suất 9.000W (9kW)

I = 9.000 / (380 x 1,732) x 1,2 = 9.000 / 658,16 x 1,2 = 16,4 A

Vậy nên chọn Aptomat 3 pha 20A (làm tròn lên mức tiêu chuẩn gần nhất).

Bảng tra tiết diện dây dẫn theo công suất nồi phở 3 pha:

Công suất nồi	Dòng điện (A)	Aptomat 3 pha	Tiết diện dây	Loại dây khuyến nghị
3 – 4.5 kW	6 – 8 A	10A	4 x 2.5mm2	4 lõi x 2.5mm2
4.5 – 6 kW	8 – 11 A	16A	4 x 4mm2	4 lõi x 4mm2
6 – 9 kW	11 – 17 A	20A	4 x 4mm2	4 lõi x 4mm2 hoặc 5 lõi x 4mm2
9 – 12 kW	17 – 22 A	25A	4 x 6mm2	5 lõi x 6mm2 (có PE)
12 – 18 kW	22 – 33 A	40A	4 x 10mm2	5 lõi x 10mm2 (có PE)

Lưu ý: Bảng tra trên áp dụng cho dây đồng cách điện PVC đi trong ống luồn dây hoặc máng cáp. Nếu đi ngầm trong tường hoặc đi trong ống kim loại, cần tăng tiết diện thêm một cấp.

2.4. Chuẩn bị dụng cụ thi công

Trước khi bắt tay vào công việc, hãy chuẩn bị đầy đủ dụng cụ sau để đảm bảo thi công nhanh chóng và an toàn:

Dụng cụ	Mục đích sử dụng	Lưu ý
Bút thử điện (bút dò pha)	Kiểm tra có điện hay không trước khi thao tác	Bắt buộc, không thay thế
Đồng hồ vạn năng (VOM)	Đo điện áp, kiểm tra thông mạch, đo dòng điện	Ưu tiên loại kẹp đo dòng AC
Tua vít 4 cạnh và 2 cạnh	Siết ốc đầu cực, tháo lắp nắp hộp điện	Dùng cán cách điện
Kìm điện, kìm tuốt dây	Cắt dây, tuốt vỏ cách điện	Chuyên dụng điện, cán bọc nhựa
Băng keo cách điện	Bọc bảo vệ mối nối, đầu cực dư	Loại chịu nhiệt tốt hơn
Máy khoan bê tông	Khoan lỗ cố định tủ điện, luồn ống	Cần nếu lắp mới hoàn toàn
Ống luồn dây PVC hoặc inox	Bảo vệ dây điện đi âm tường hoặc nổi	Bắt buộc trong môi trường bếp ẩm

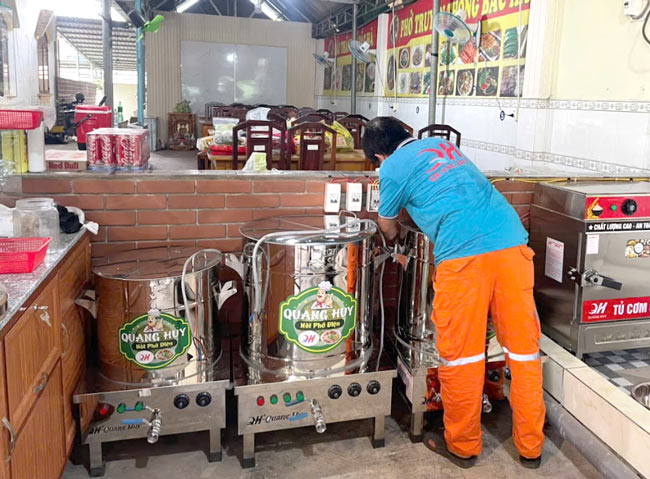

3. Hướng dẫn chi tiết cách đấu điện nồi phở 3 pha từ A – Z

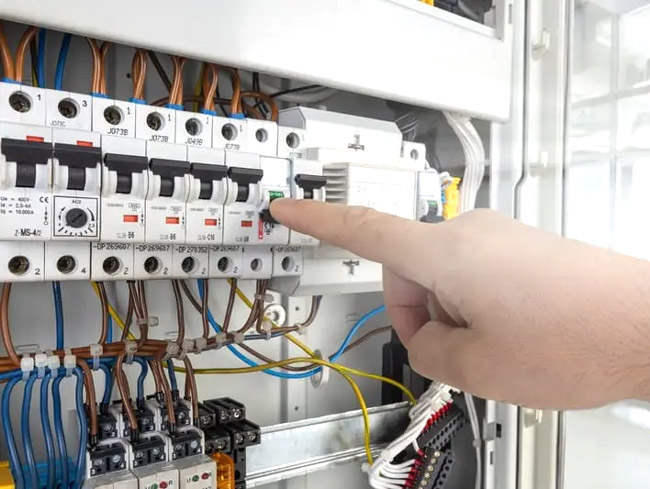

Cảnh báo an toàn quan trọng trước khi bắt đầu: Ngắt hoàn toàn nguồn điện tại tủ điện tổng trước khi thực hiện bất kỳ thao tác đấu nối nào. Sử dụng bút thử điện kiểm tra lại lần cuối trước khi chạm tay vào dây dẫn.

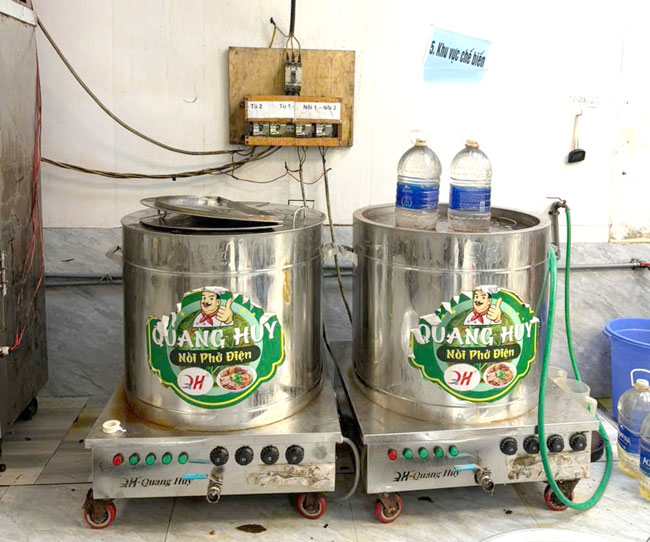

3.1. Bước 1 – Xác định vị trí và lắp đặt tủ điện/Aptomat

Vị trí đặt tủ điện điều khiển hoặc Aptomat ảnh hưởng trực tiếp đến sự thuận tiện vận hành và tuổi thọ thiết bị bảo vệ.

Tiêu chí chọn vị trí lắp tủ điện:

Khô ráo, thoáng gió, không bị hơi nước hoặc dầu mỡ từ bếp táp vào trực tiếp.
Gần nguồn điện chính để giảm tổn hao đường dây.
Ở độ cao tối thiểu 1,5m so với sàn để tránh tầm với trẻ em và tránh ngập khi có sự cố tràn nước.
Dễ quan sát và thao tác khi cần ngắt điện khẩn cấp.
Không đặt phía trên hoặc ngay cạnh nồi phở để tránh hơi nóng và hơi nước.

Quy trình lắp đặt Aptomat:

Dùng máy khoan cố định tủ điện hoặc đế Aptomat vào tường bê tông bằng vít nở.
Kiểm tra mặt phẳng và độ chắc chắn trước khi đấu nối dây.
Đảm bảo có khoảng trống tối thiểu 5cm quanh tủ để tản nhiệt.

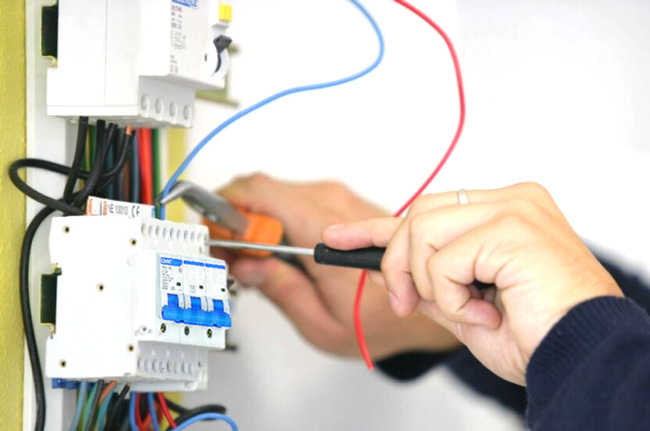

3.2. Bước 2 – Đấu nối nguồn điện chính vào Aptomat

Đây là bước kết nối nguồn điện 3 pha từ tủ điện tổng của tòa nhà vào Aptomat chuyên dụng cho nồi phở.

Quy tắc đấu nối cơ bản:

Dây nguồn vào đấu tại các cực IN (phía trên của Aptomat).
Dây tải ra đấu tại các cực OUT (phía dưới của Aptomat).
Không được đấu ngược chiều vì Aptomat sẽ không bảo vệ được mạch tải.

Nhận biết màu dây chuẩn theo quy chuẩn Việt Nam (TCVN):

Loại dây	Màu tiêu chuẩn	Ký hiệu	Nhiệm vụ
Dây pha 1	Màu vàng	L1	Mang điện áp pha 220V so với trung tính
Dây pha 2	Màu xanh lá	L2	Mang điện áp pha 220V so với trung tính
Dây pha 3	Màu đỏ	L3	Mang điện áp pha 220V so với trung tính
Dây trung tính	Màu xanh lam hoặc đen	N	Trung tính, điện áp 0V so với đất
Dây tiếp đất	Màu vàng-xanh lá xen kẽ	PE	Nối đất bảo vệ

Thao tác đấu nối:

Tuốt vỏ cách điện mỗi dây khoảng 10 – 12mm.
Đưa từng dây pha vào lần lượt cực IN1, IN2, IN3 của Aptomat.
Siết ốc đủ lực, kiểm tra bằng cách kéo nhẹ dây – dây không được tụt ra.
Dây trung tính N đấu vào thanh cái N của tủ điện.
Dây tiếp đất PE đấu vào thanh cái PE (thanh tiếp địa).

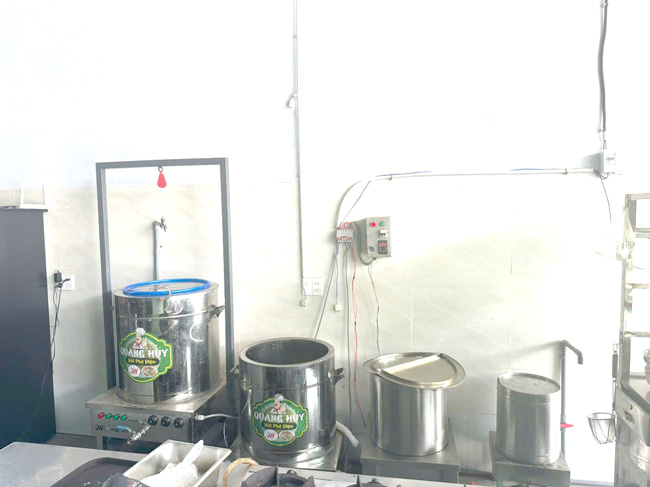

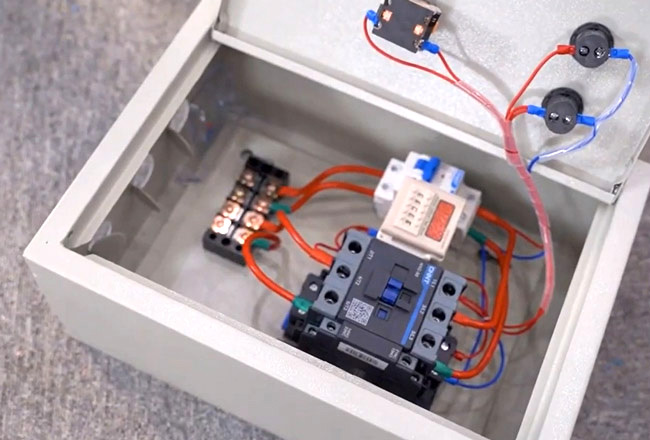

3.3. Bước 3 – Đấu nối từ tủ điện/Aptomat vào hộp điện của nồi

Đây là bước quan trọng và phức tạp nhất. Hầu hết sự cố điện sau lắp đặt đều xuất phát từ sai lầm tại bước này.

Xác định các đầu cực trong hộp điện của nồi phở:

Mở nắp hộp điện của nồi, bạn sẽ thấy các đầu cực được ký hiệu rõ ràng:

L1, L2, L3: 3 đầu cực nhận 3 dây pha từ Aptomat.
N: Đầu cực nhận dây trung tính (một số nồi không có cực N nếu thiết kế đấu tam giác).
PE (hoặc biểu tượng tiếp đất): Bắt buộc đấu dây vàng-xanh vào đây.

Quy trình đấu nối chi tiết từng dây:

Bước 3a – Đấu 3 dây pha:

Lấy 3 dây pha từ đầu ra cực OUT của Aptomat.
Đấu dây L1 (OUT Aptomat) vào cọc L1 của hộp điện nồi.
Đấu dây L2 (OUT Aptomat) vào cọc L2 của hộp điện nồi.
Đấu dây L3 (OUT Aptomat) vào cọc L3 của hộp điện nồi.
Thứ tự pha L1-L2-L3 có thể hoán đổi nhau, điều này chỉ ảnh hưởng chiều quay motor (nếu có). Với nồi phở điện thuần nhiệt, thứ tự pha không ảnh hưởng chức năng.

Bước 3b – Đấu dây trung tính N:

Đấu dây trung tính (màu xanh lam hoặc đen) từ thanh cái N của tủ điện vào cọc N của hộp điện nồi.
Một số nồi phở thiết kế đấu tam giác (delta) không cần dây N – hãy kiểm tra sơ đồ điện kèm theo máy.

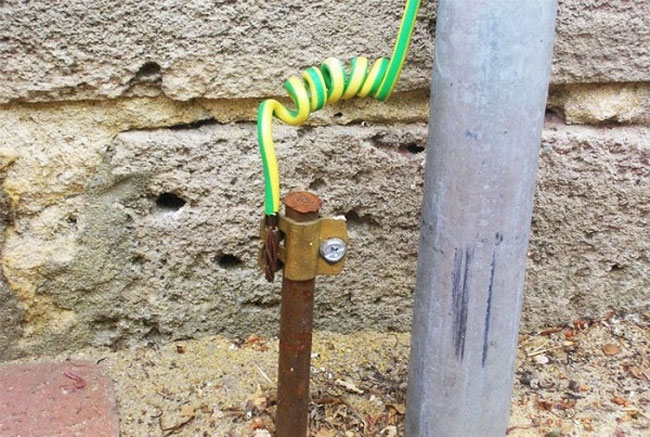

Bước 3c – Đấu dây tiếp đất PE (QUAN TRỌNG NHẤT):

Đấu dây màu vàng-xanh từ thanh cái PE của tủ điện vào cọc PE trên thân nồi hoặc ốc tiếp đất trên vỏ inox nồi.
Bước này không được bỏ qua dù bất kỳ lý do gì.
Kiểm tra bằng đồng hồ vạn năng: điện trở từ vỏ nồi đến đất phải dưới 1 Ohm.

3.4. Bước 4 – Kiểm tra cách điện và đóng nắp bảo vệ

Trước khi cấp điện, phải thực hiện đầy đủ bước kiểm tra này để phát hiện sai sót trước khi chúng gây sự cố nghiêm trọng.

Danh mục kiểm tra trước khi cấp điện:

Hạng mục kiểm tra	Cách kiểm tra	Kết quả đạt
Độ chắc chắn đầu cực	Kéo nhẹ từng dây tại đầu cực	Dây không tụt, không lỏng
Cách điện giữa các pha	Đo bằng đồng hồ VOM – chọn thang Ohm	Điện trở vô cùng lớn (OL hoặc 1)
Cách điện pha – vỏ nồi	Đo từ từng cực L đến vỏ nồi (mạch hở)	Điện trở vô cùng lớn (OL hoặc 1)
Dây tiếp đất PE	Đo điện trở từ vỏ nồi đến đất thực	Dưới 1 Ohm
Không có đầu cực hở	Quan sát mắt, không có dây thừa lộ ra	Tất cả được đấu hoặc bọc keo

Hoàn thiện sau kiểm tra:

Dùng băng keo cách điện bọc kín các mối nối dây nằm ngoài đầu cực (nếu có).
Đóng chắc nắp hộp điện của nồi bằng vít để tránh hơi nước, dầu mỡ xâm nhập trong quá trình nấu.
Kiểm tra lại toàn bộ đường dây từ tủ điện đến nồi, đảm bảo không có dây bị kẹp, uốn gập quá mức hoặc tiếp xúc bề mặt nóng.

4. Quy trình kiểm tra và vận hành thử nghiệm nồi phở điện 3 pha

Sau khi hoàn tất đấu nối, không được bật điện ngay lập tức mà phải thực hiện đúng quy trình vận hành thử nghiệm sau đây.

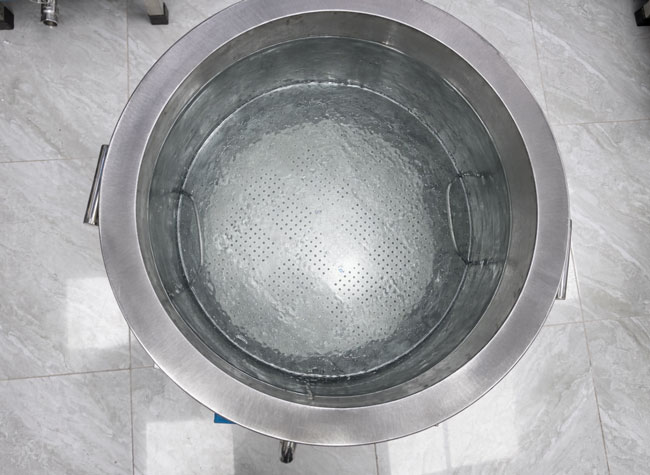

Nguyên tắc vàng – Đổ nước trước khi bật điện

Luôn luôn đổ nước đầy đến mức quy định (ngập thanh nhiệt hoàn toàn) TRƯỚC khi bật công tắc hoặc đóng Aptomat. Chạy nồi không có nước sẽ làm cháy thanh nhiệt ngay lập tức và không được bảo hành.

Quy trình vận hành thử nghiệm từng bước

Bước 1 – Chuẩn bị nước:

Đổ nước sạch vào nồi đến mức tối thiểu được đánh dấu trên thân nồi (thường cách đáy 10 – 15cm).
Với nồi phở hai ngăn (ngăn nước và ngăn xương), đổ nước vào cả hai ngăn theo hướng dẫn của nhà sản xuất.

Bước 2 – Cấp điện và kiểm tra ban đầu:

Bật Aptomat từ OFF sang ON.
Quan sát đèn báo nguồn trên bảng điều khiển nồi sáng bình thường.
Nghe tiếng click nhẹ của rơ le nhiệt khi mạch điều khiển hoạt động – đây là dấu hiệu bình thường.
Dùng bút thử điện kiểm tra vỏ inox của nồi – đèn bút không được sáng. Nếu sáng, ngắt điện ngay và kiểm tra lại dây tiếp đất PE.

Bước 3 – Thử chế độ đun sôi nhanh:

Chuyển núm nhiệt độ lên mức cao nhất hoặc bật chế độ Boost/High.
Sau 2 – 3 phút, dùng tay cảm nhận phía dưới thân nồi – có thể cảm nhận nhiệt độ tăng dần.
Sau 15 – 20 phút (tùy dung tích), nước bắt đầu sôi. Bọt khí nổi đều từ đáy nồi lên là dấu hiệu thanh nhiệt hoạt động tốt.
Kiểm tra Aptomat không bị nhảy trong suốt quá trình này.

Bước 4 – Thử chế độ giữ nhiệt:

Điều chỉnh về mức nhiệt thấp hơn (chế độ giữ ấm/sôi lăn tăn).
Nồi phải duy trì trạng thái sôi nhẹ, không tắt hẳn và không sôi quá mạnh.
Đây là chế độ vận hành chính của nồi phở trong suốt ca làm việc.

Bước 5 – Ghi nhận thông số vận hành:

Dùng đồng hồ kẹp đo dòng điện trên từng dây pha khi nồi hoạt động ổn định.
Dòng điện trên 3 pha phải tương đương nhau, chênh lệch không quá 10%.
Ghi lại dòng điện thực tế để so sánh trong quá trình bảo dưỡng định kỳ về sau.

5. Các sự cố thường gặp khi đấu điện nồi phở 3 pha và cách khắc phục

Dựa trên số liệu thực tế từ bộ phận bảo hành và kỹ thuật của Quang Huy Plaza, đây là bảng tổng hợp các sự cố phổ biến nhất và hướng xử lý:

5.1. Nồi không nóng hoặc nóng rất chậm

Nguyên nhân có thể	Cách kiểm tra	Hướng khắc phục
Đấu sai thứ tự pha hoặc thiếu pha	Đo điện áp tại 3 cực L của nồi – phải đủ 3 pha ~380V	Kiểm tra và đấu lại đúng cực, kiểm tra tiếp xúc Aptomat
Thanh nhiệt (điện trở) bị hỏng	Đo điện trở thanh nhiệt khi mạch hở – phải có giá trị xác định	Thay thanh nhiệt mới cùng thông số kỹ thuật
Điện áp lưới không ổn định	Đo điện áp thực tế tại đầu vào nồi	Lắp ổn áp hoặc liên hệ điện lực xử lý
Tiếp xúc kém tại đầu cực	Kiểm tra nhiệt độ đầu cực sau 10 phút vận hành (nóng bất thường)	Siết lại ốc hoặc thay đầu cực mới

5.2. Aptomat bị nhảy liên tục

Nguyên nhân có thể	Cách kiểm tra	Hướng khắc phục
Aptomat quá nhỏ so với công suất nồi	Tính lại dòng định mức theo công thức ở mục 2.3	Thay Aptomat dòng cao hơn phù hợp
Chập mạch trong dây nối	Đo cách điện giữa các pha khi tắt điện	Tìm và thay đoạn dây bị chập
Thanh nhiệt bị rò điện ra vỏ	Đo điện trở từ cực L đến vỏ nồi khi ngắt điện	Thay thanh nhiệt mới
Aptomat bị lão hóa, tiếp điểm kém	Thay thử Aptomat mới	Thay Aptomat chất lượng tốt hơn

5.3. Hiện tượng rò điện ra thân nồi

Đây là sự cố nguy hiểm nhất, cần xử lý ngay lập tức khi phát hiện. Dấu hiệu nhận biết: bút thử điện sáng khi chạm vào vỏ nồi, hoặc người đứng gần nồi bị cảm giác tê tê.

Nguyên nhân	Mức độ nguy hiểm	Hướng xử lý
Chưa đấu dây tiếp đất PE	Rất cao	Đấu ngay dây PE từ vỏ nồi đến hệ thống tiếp địa
Thanh nhiệt nứt vỡ lớp cách điện gốm	Cao	Ngắt điện, thay thanh nhiệt mới, kiểm tra lại PE
Hệ thống tiếp đất của tòa nhà không đủ chuẩn	Trung bình	Đóng cọc tiếp đất bổ sung, đo điện trở tiếp đất
Dây dẫn bị hở cách điện chạm vỏ inox	Cao	Ngắt điện, kiểm tra và thay đoạn dây bị hở

Ngay khi phát hiện rò điện, hãy ngắt Aptomat ngay lập tức và không để bất kỳ ai tiếp xúc vào nồi khi chưa xử lý xong. Liên hệ kỹ thuật viên có chuyên môn để kiểm tra toàn bộ hệ thống.

Cách đấu điện nồi phở 3 pha đúng kỹ thuật là nền tảng cho sự an toàn và hiệu quả kinh doanh lâu dài. Nếu bạn chưa có kinh nghiệm thi công điện,Quang Huy Plaza khuyến nghị nên sử dụng dịch vụ lắp đặt của đội ngũ kỹ thuật chuyên nghiệp. Điều này không chỉ đảm bảo an toàn tuyệt đối mà còn giúp thiết bị vận hành bền bỉ, đúng thông số kỹ thuật ngay từ đầu.
